Intellian T110W船载卫星电视系统





Intellian-I4







Intellian-T110W

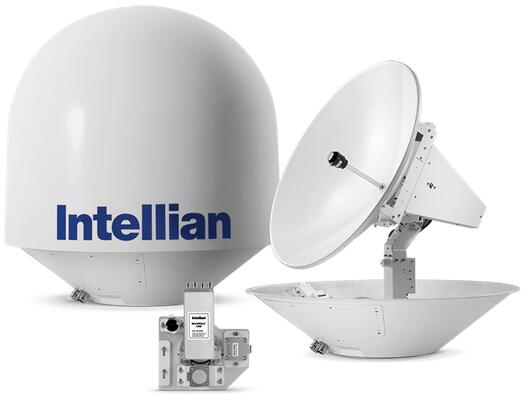

Intellian T110W

对于那些管理较大型车队的人员来说,t110W / t110Q可与任何内置卫星通信系统(VSAT或FleetBroadband)联网,以便通过Aptus网络进行远程访问和管理,无论船舶位于全球各地。

使用具有Wi-Fi功能的ACU,用户可以使用Aptus PC或Aptus Mobile无线连接到t110W / t110Q,这是一款iOS Mobile应用程序,可通过App Store免费下载。Aptus为用户提供即时诊断,性能记录功能,以及天线固件和全球卫星图书馆的一键式更新,确保天线随时提供最佳性能。

海上卫星性能无与伦比
22,000英里外的卫星并不容易,但是由于Intellian的宽范围搜索技术,我们的天线可以在更广的范围内进行搜索,并在几秒内锁定信号,比传统天线快四到五倍。

在进行中或当船移动时坚持信号是选择Intellian的另一个原因。我们的专利动态光束倾斜(DBT)技术使用智能,实时光束分析来保持最强的信号,即使船只在高速或恶劣天气巡航。它也减少了对盘进行恒定调节的需要,从而减少天线上的整体磨损。

广泛应用于Ku波段场强大于42dbw的区域接收直播卫星亚太5号138度,亚太7号76.5度等等线极化卫星,中星九号(92.2°E)和亚洲四号(122.0°)的电视节目。

适用于世界区域内的客轮、货轮,游艇、工作船、内河船、近海船、渔船等水上船。



t110W / t110Q亮点
WorldView LNB全球运营,任何卫星电视提供商/ Universal Quad LNB为欧洲市场
30°/秒转速和高速3轴稳定平台确保信号锁定在高速和汹涌的海洋
欧洲市场的通用Qu​​ad LNB
全球卫星图书馆,简单的设置和轻松的区域切换
进一步向北或南行,延伸高度范围为-15°至120°
设计简单,无需外部罗盘或速率传感器
从遥控器自动切换卫星
内置高清模块,适用于Ku波段



 t110W / t110Q特点
WorldView能力
  • WorldView™LNB为客人或乘务员提供最清晰,最可靠的全球电视接收,以便在整个航程中无缝地调整任何卫星的任何频道
  • 接受来自美洲的圆形极化编程或世界其他地区的线性极化
  • 通用Quad LNB模型接收欧洲,中东,非洲和一些亚洲国家的线性极化
远程管理与控制
  • 可通过Aptus平台远程访问
  • 执行固件升级,监控跟踪参数,日志性能数据,并从世界任何地方运行系统诊断
Wi-Fi启用天线控制单元
  • 通过Aptus PC进行无线更新和诊断
  • 直观的控制和数字卫星信息显示在ACU上
  • 简单的天线状态快速参考
 数字视频广播信号识别
  • 采用DVB-S2解码器的高速识别
  • 用于DSS信号的QPSK解调器锁定
 多个接收器连接
  • 通过多开关或使用Intellian MIM支持多个接收器
  • 使用Intellian MIM可以选择主接收机来控制目标卫星
iQ²:快速安静的技术
  • iQ²技术可让您快速调节,保持牢固的信号锁定,并享受您最喜爱的电视节目安静
  • 宽范围搜索(WRS)算法可在任何地方提供最快的信号采集
  • 动态光束倾斜(DBT)技术采用智能化的实时光束分析技术,确保卓越的信号质量,同时消除传统天线的干扰背景噪声
Quattro交换模块预装
  • 嵌入式Quattro交换模块,可以将不同的音频信号智能地分配到整个船上安装的任何传统多开关的正确端口
  • 不需要在ACU之外重新配置甲板以下的任何东西
 内置GPS,NMEA接口,标题界面
  • t110W在天线单元内部包含一个内置GPS,可用于更快的信号采集,并可与车载导航传感器接口
  • 船舶的GPS也可以通过ACU后面板上的NMEA 0183/2000端口进行连接
全自动系统
  • 自动卫星搜索和识别
  • 在所有海洋条件下,三轴稳定天线保持锁定
 三年全球保修
  • 行业领先的3年零件和工艺保证,为所有天线系统提供2年的劳动保障,确保您的硬件投资放心
  • 新的保修政策(3年零件和2年劳动)仅适用于2017年1月1日之后购买的产品
产品型号
3轴Ku波段卫星天线系统
Intellian t110W
Intellian t110Q
物理
天线罩高度
142厘米(55.9英寸)
142厘米(55.9英寸)
天线罩直径
133厘米(52.4英寸)
133厘米(52.4英寸)
反射器直径
105厘米(41.3英寸)
105厘米(41.3英寸)
重量
91公斤(201磅)
91公斤(201磅)
环境
工作温度 范围
-25°C〜55°C(-13°F〜131°F)
-25°C〜55°C(-13°F〜131°F)
储存温度 范围
-40°C〜80°C(-40°F〜176°F)
-40°C〜80°C(-40°F〜176°F)
水入口
IPX6
IPX6
认证
CE / FCC
CE / FCC
保证
3年零件和2年劳动
3年零件和2年劳动
性能
接收频率
Ku波段:10.7〜12.75 GHz
Ku波段:10.7〜12.75 GHz
最低EIRP
42 dBW
42 dBW
方位角范围
680°
680°
高程范围
-15°〜120°
-15°〜120°
卷/音/偏
卷±25°,间距±15°,偏差±8°(6秒)
卷±25°,间距±15°,偏差±8°(6秒)
转速
最高12°/秒15°秒²
最高12°/秒15°秒²
射频输出
双/四输出
四路输出
天线控制单元
尺寸(宽×深×高)
43厘米×29.6厘米×4.4厘米(17英寸×11.6英寸×1.7英寸)
43厘米×29.6厘米×4.4厘米(17英寸×11.6英寸×1.7英寸)
重量
3.2公斤(7.1磅)
3.2公斤(7.1磅)
显示
2行40字符VFD模块
2行40字符VFD模块
GPS接口
内置(NMEA 0183 GPS)
内置(NMEA 0183 GPS)
陀螺仪接口
NMEA 0183/2000
NMEA 0183/2000
电力需求
100〜240V AC,50〜60Hz,2A
100〜240V AC,50〜60Hz,2A
能量消耗
典型。50W,最大100W
典型。50W,最大100W
LNB LO FREQUENCIES
本地振荡器频率
极化/区域
N / A
11.250 GHz
双通道/北美,俄罗斯
N / A
10.500 GHz
双通/拉丁美洲
N / A
10.750 GHz
单通/韩国
N / A
10.750 GHz
双通/中国
N / A
10.678 GHz
单通/日本
N / A
11.300 GHz
双线性/东南亚
N / A
10.700 GHz
双线性/澳大利亚
N / A
通用(低:9.75 GHz,高:10.6 GHz)
Quad Linear /欧洲,中东,非洲,部分亚洲地区
Quad Linear /欧洲,中东,非洲,部分亚洲地区
技术规格1

With its patent pending innovations in Wide Range Search (WRS) and Dynamic Beam Tilting (DBT) technologies, therefore, even without any superfluous motion sensors, the i6/i6P can always offer the most precision tracking capabilities and superior quality of satellite signal receptions in the extremely rough conditions at sea.

* The above picture is the Intellian i6P, mounted on the boat. *以上图片是Intellian ,安装在船上。

Features

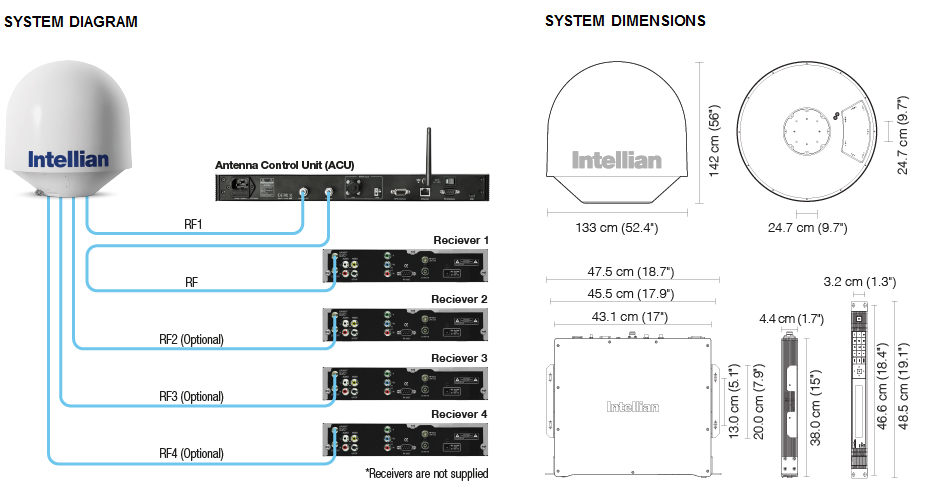

Diagram


PHYSICAL
Radome Height
142 cm (55.9 inch)
Radome Diameter
133 cm (52.4 inch)
Reflector Diameter
105 cm (41.3 inch)
Weight
91 kg (201 lbs)
ENVIRONMENTAL
Operating Temp. Range
-25°C ~ 55°C (-13°F ~ 131°F)
Storage Temp. Range
-40°C ~ 80°C (-40°F ~ 176°F)
Water Ingress
IPX6
Approvals
CE / FCC
Warranty
3 Years Parts and 1 Year Labor
PERFORMANCE
Reception Frequency
Ku-band : 10.7 ~ 12.75 GHz
Minimum EIRP
42 dBW
Azimuth Range
680°
Elevation Range
-15° ~ 120°
Roll /Pitch / Yaw
Roll ±25°, Pitch ±15°, Yaw ±8° @ 6 sec period
Turn Rate
Up to 12° per/sec 15° sec ²
RF Output
Quad Output
ANTENNA CONTROL UNIT
Dimensions (W × D × H)
43cm × 29.6cm × 4.4 cm (17 inch × 11.6 inch × 1.7 inch)
Weight
3.2 kg (7.1 lbs)
Display
2 line 40 character VFD module
GPS Interface
Built-in (NMEA 0183 GPS)
Gyrocompass Interface
NMEA 0183 / 2000
Power Requirement
100~240V AC, 50~60 Hz, 2A
Power Consumption
Typ. 50W, Max 100W
LNB LO FREQUENCIES
Local Oscillator Frequency
Polarization / Area
11.250 GHz
Dual Circular / North America, Russia
10.500 GHz
Dual Circular / Latin America
10.750 GHz
Single Circular / Korea
10.750 GHz
Dual Circular / China
10.678 GHz
Single Circular / Japan
11.300 GHz
Dual Linear / South East Asia
10.700 GHz
Dual Linear / Australia
Universal (Low
9.75 GHz, Heigh : 10.6 GHz): Quad Linear / Europe, Middle East, Africa, some Asia countires
